4-20mA過程信號發生器使用接線方式

發布時間：2019-07-16 09:54:21

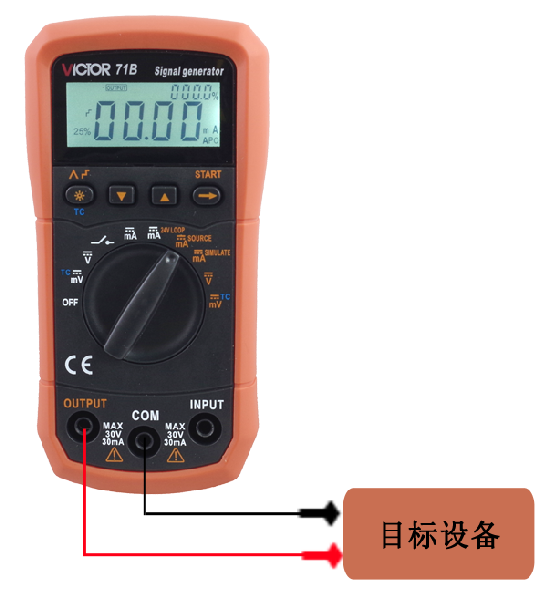

1、本機輸出信號接線方式：
接線端子接線方式保持不變的情況下
①、刀盤旋轉到  為：電流輸出（有源）；
②、刀盤旋轉到  為：電壓輸出；
③、刀盤旋轉到  為：毫伏電壓輸出、熱電偶輸出；

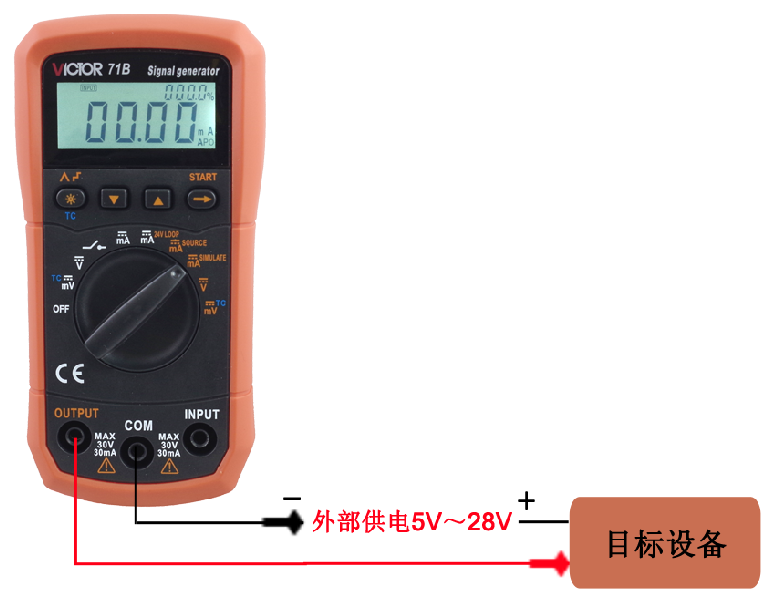

④、刀盤旋轉到  為：電流輸出（無源）接線方式；

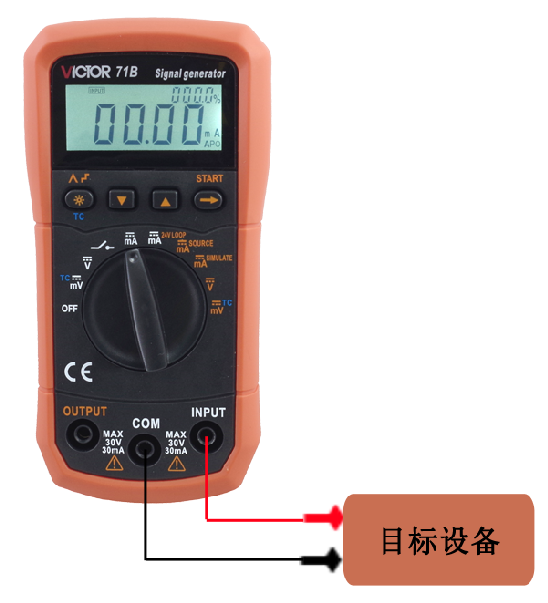

2、本機測量功能接線方式：
接線端子接線方式保持不變的情況下
①、刀盤旋轉到  為：毫伏電壓測量、熱電偶測量
②、刀盤旋轉到  為：電壓測量
③、刀盤旋轉到  為：開關量測量
④、刀盤旋轉到  為：電流測量

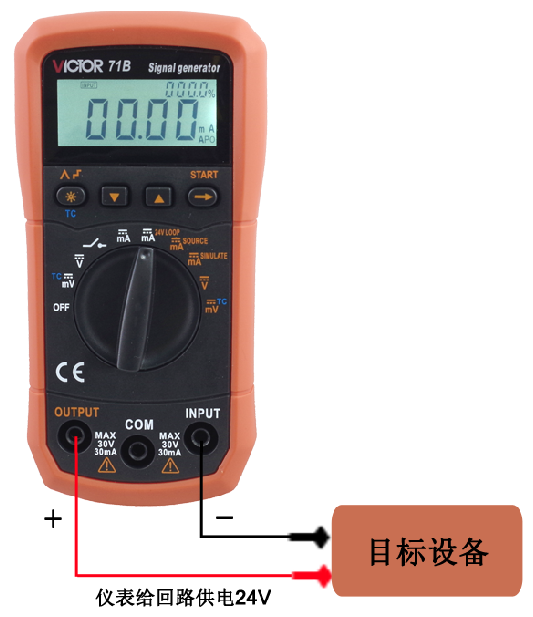

3、供24V電源測回路電流接線方式：
刀盤旋轉到  ，OUTPUT引出紅線，INPUT引出黑線，供24V電源測回路電流。
