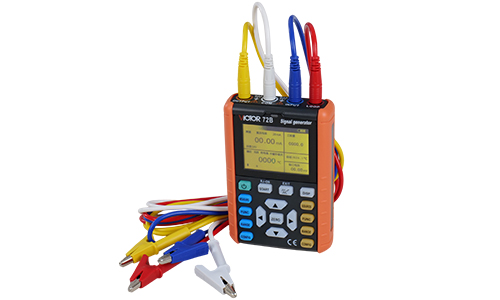

VICTOR 72B是一款鋰電池供電的便攜式掌上
信號發生器，可用于測量直流電壓、直流電流、通斷，可模擬輸出直流電壓、直流電流、熱電偶、頻率。適用于現場變送器、DCS、PLC等系統的調試和校準。VICTOR 72B在石油化工、生物制藥、工業自動化、大專院校和科研機構等領域的得到了廣泛的應用，是工程師、技術工人及科研人員的“口袋級”實用工具。
主要特點：
1、測量功能：
* 直流電壓、直流電流、 通斷、熱電偶（僅72B有）
* 基本精度：0.1%
* 環路檢測功能，內部24V回路供電，并同時測量電流。
2、輸出功能：
* 直流電壓、直流電流、頻率和熱電偶（僅72B有）
* 基本精度：0.1%。
* 預設值設定和工程量轉換模式
* DCI輸出包括有源輸出（內部24V供電）、無源輸出（外部24V供電）。
* DCI輸出時，可提供手動步進、自動波形輸出功能。
* 手動步輸出式包括：25%步進和100%步進。
輸出電流0~20mA或4~20mA可選。
* 自動波輸出式包括：自動步進、鋸齒波、三角波，自動波形工作參數可配置。
3、其他功能：

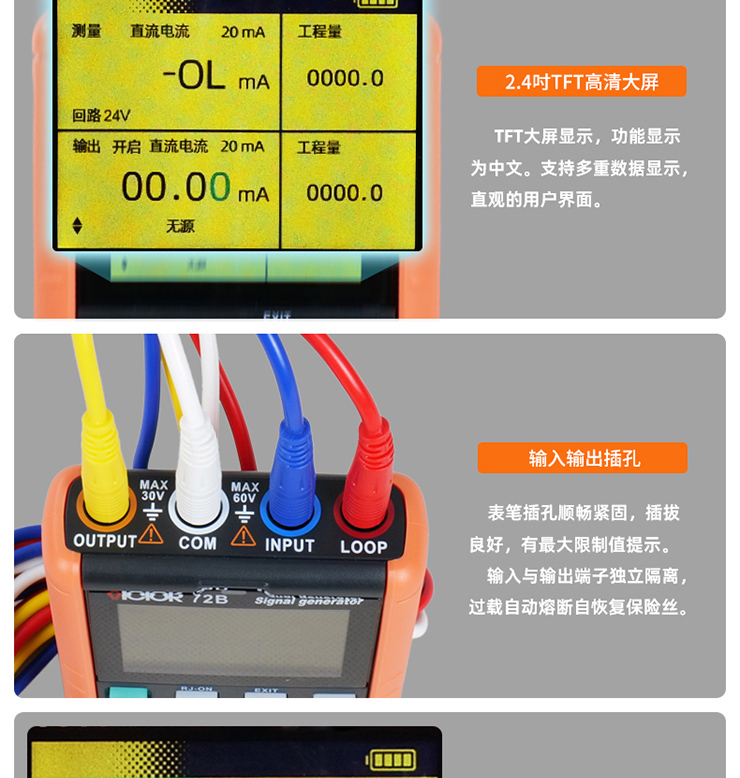

* 顯示：2.4吋TFT彩屏

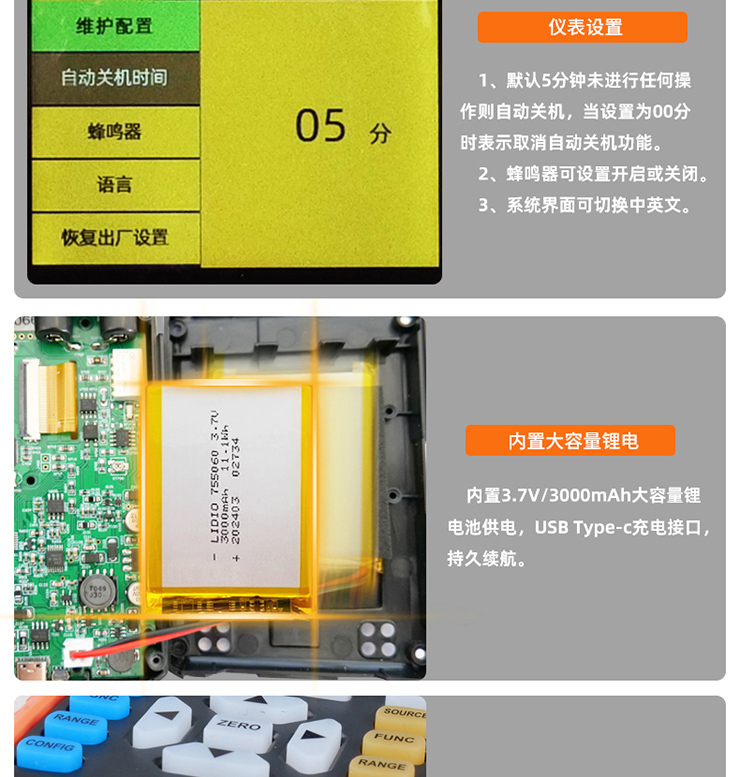

* 電池規格：3.7V/3000mAh
* TYPE-C接口：可充電、可通訊（可提供通訊協議）
* 支持中英文語言切換
技術指標：

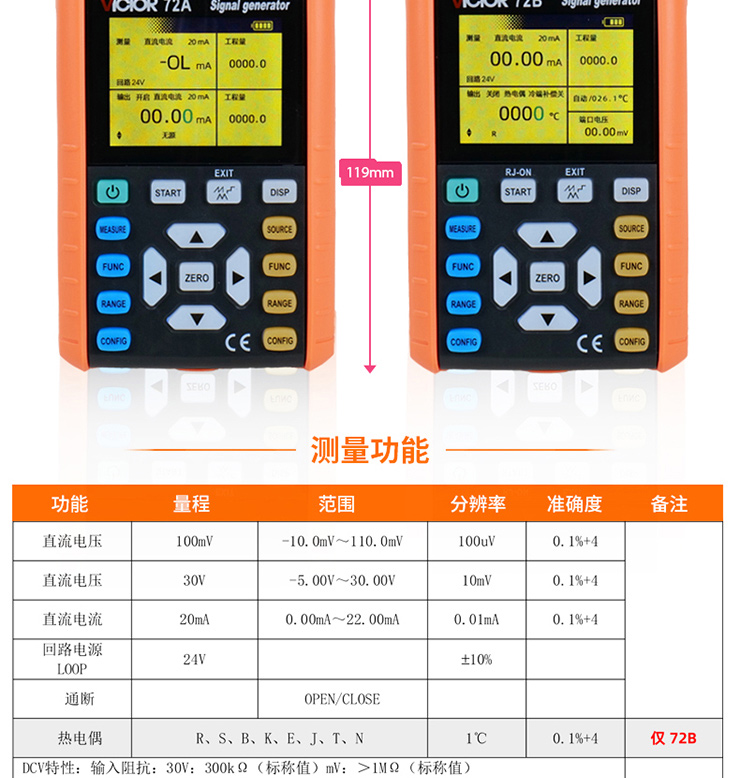

輸入測量功能[適用于校準后一年內、23℃±5℃、20～70%RH、精度=±（%設定值+字）]
|
測量功能 |
量程 |
測量范圍 |
分辨率 |
準確度 |
備注 |
|
直流電壓 |
100mV |
-10.0mV～110.0mV |
100uV |
0.1%+4 |
|
|
直流電壓 |
30V |
-5.00V～30.00V |
10mV |
0.1%+4 |
|
直流電流 |
20mA |
0.00mA～22.00mA |
0.01mA |
0.1%+4 |
回路電源
LOOP |
24V |
|
±10% |
|
|
通斷 |
|
OPEN/CLOSE |
|
|
|
熱電偶 |
R、S、B、K、E、J、T、N |
1℃ |
0.1%+4 |
僅72B |
DCV特性：輸入阻抗：30V：300kΩ（標稱值）mV：＞1MΩ（標稱值）
DCI特性：過載保護：50mA/30V；負荷電壓：約18mV/mA
TC說明：熱電偶測量采用ITS-90溫標，精度中不包含冷端補償?shù)恼`差，精度中不包括熱電勢的影響。 |
|

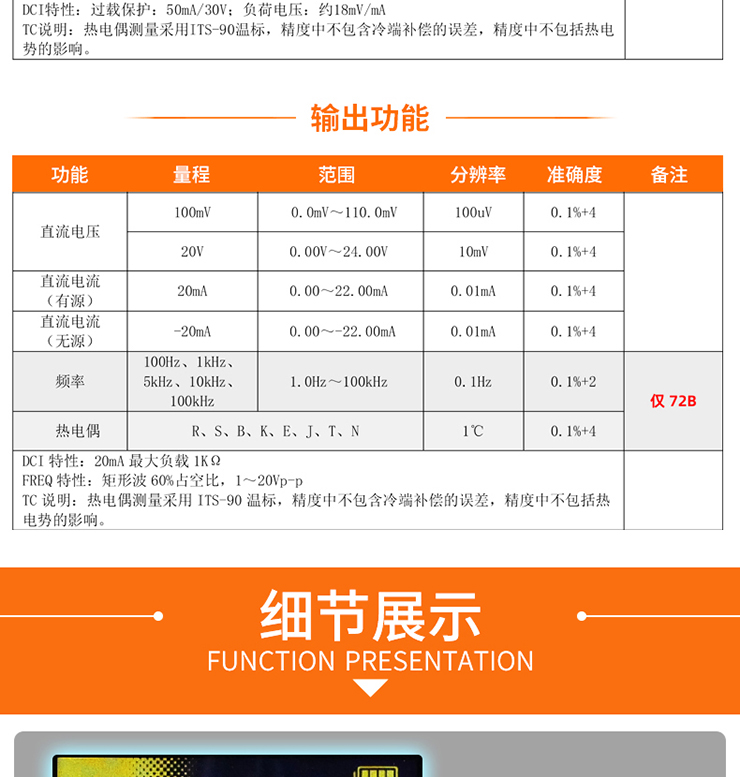

模擬輸出功能 [適用于校準后一年內、23℃±5℃、20～70%RH、精度=±（%設定值+字）]
|
輸出功能 |
量程 |
輸出設定范圍 |
分辨率 |
準確度 |
備注 |
|
直流電壓 |
100mV |
0.0mV～110.0mV |
100uV |
0.1%+4 |
|
|
20V |
0.00V～24.00V |
10mV |
0.1%+4 |
直流電流
（有源） |
20mA |
0.00～22.00mA |
0.01mA |
0.1%+4 |
直流電流
（無源） |
-20mA |
0.00～-22.00mA |
0.01mA |
0.1%+4 |
|
頻率 |
100Hz、1kHz、5kHz、10kHz、100kHz |
1.0Hz～100kHz |
0.1Hz |
0.1%+2 |
僅72B |
|
熱電偶 |
R、S、B、K、E、J、T、N |
1℃ |
0.1%+4 |
DCI特性：20mA最大負載1KΩ
FREQ特性：矩形波60%占空比，1～20Vp-p
TC說明：熱電偶測量采用ITS-90溫標，精度中不包含冷端補償?shù)恼`差，精度中不包括熱電勢的影響。 |
|
