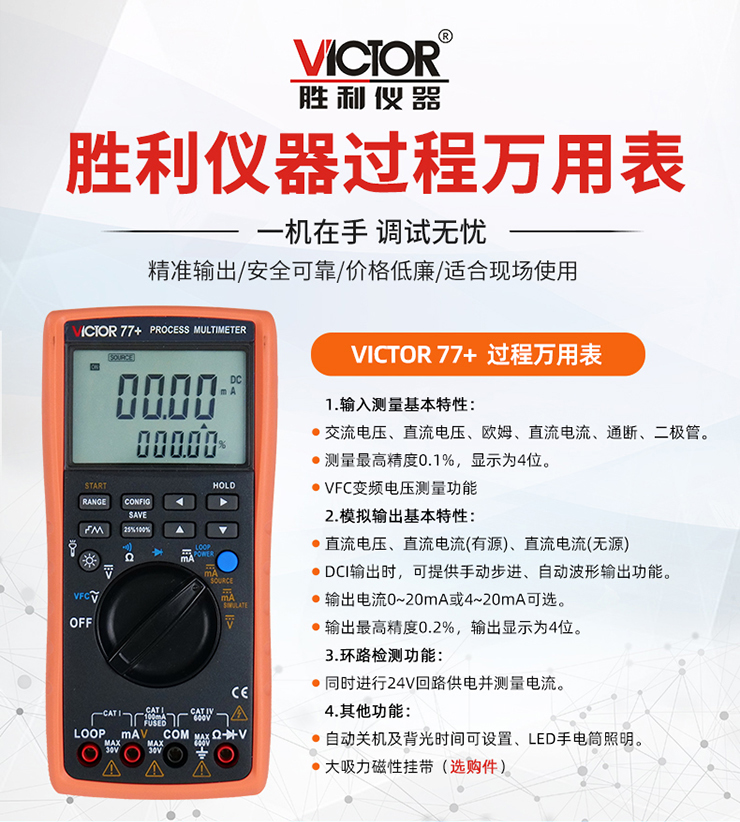

產品名稱：VICTOR 77+過程萬用表
- 概況與特性
- 技術指標
- 附件及選件
- 資料
一、 產品基本特性
1. 輸入測量基本特性
l 交流電壓、直流電壓、歐姆、直流電流、通斷、二極管。
l 測量最高精度0.1%，顯示為4位。
l VFC變頻電壓測量功能。
l 數據保持功能。
2. 模擬輸出基本特性
l 直流電壓、直流電流(有源)、直流電流(無源)
l DCI輸出時，可提供手動步進、自動波形輸出功能。
手動步進輸出包括：25%步進和100%步進。
自動波輸出式包括：自動步進、三角波，自動波形工作參數可配置。
l mA具有百分比顯示模式。
l 輸出電流0~20mA或4~20mA可選。
l 輸出最高精度0.2%，輸出顯示為4位。
3. 環路檢測功能
l 同時進行24V回路供電并測量電流。
4. 維護設置功能，包括：
自動關機、背光、手電筒
5. 其它

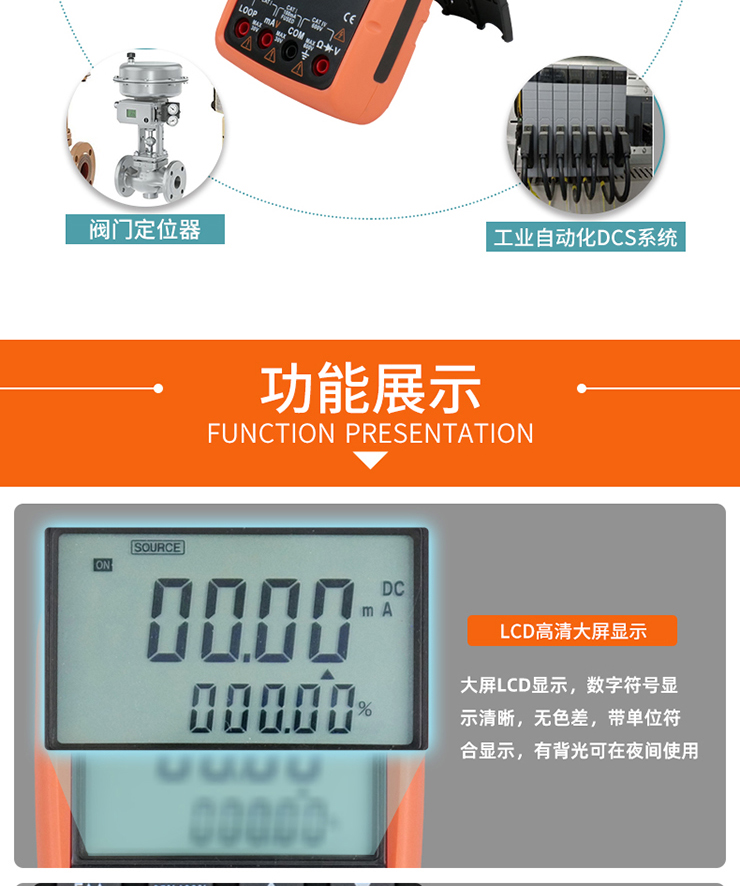

l 段碼LCD屏顯示，白色背光。
l LED手電筒照明。
l 3節5號堿性電池供電，電池倉門可方便更換電池，電池低電檢測。
l 小巧、堅固、可靠，適合現場使用，價格低廉。
l 用戶可選的大吸力磁性掛帶。
二、 產品基本功能及性能（技術指標）
模擬輸出功能 [適用于校準后一年內、23℃±5℃、20～70%RH、精度=±（%設定值+字）]
|
輸出功能 |
量程 |
輸出范圍 |
分辨率 |
準確度 |
備注 |
|
直流電壓
DCV |
10V |
0.00V～11.00V |
10mV |
0.2%+4 |
最大輸出電流5 mA |
|
直流電流
DCI |
20mA |
0.00～22.00mA |
0.01mA |
0.2%+4 |
20mA最大負載1KΩ |
|
模擬變送器
SIMULATE |
-20mA |
0.00～-22.00mA |
0.01mA |
20mA最大負載1KΩ |
|
|
回路電源
LOOP |
24V |
|
|
±10% |
最大輸出電流25mA |
其它特性：
l 不確定度包括標準的不確定度、滯后性、非線性、可重復性以及提到的期間內的典型的長期穩定性（K＝2）。
l 輸出端最大施加電壓：約32Vpk；輸出端最大施加電流：約25mA
l 輸出端保護：63mA/250V Fast FUSE
l 負載特性：感性負載≥0.01uF 100uH
l 溫度系數：0.1 × 基本精度 / ℃（溫度范圍<18℃ 或 >28℃）

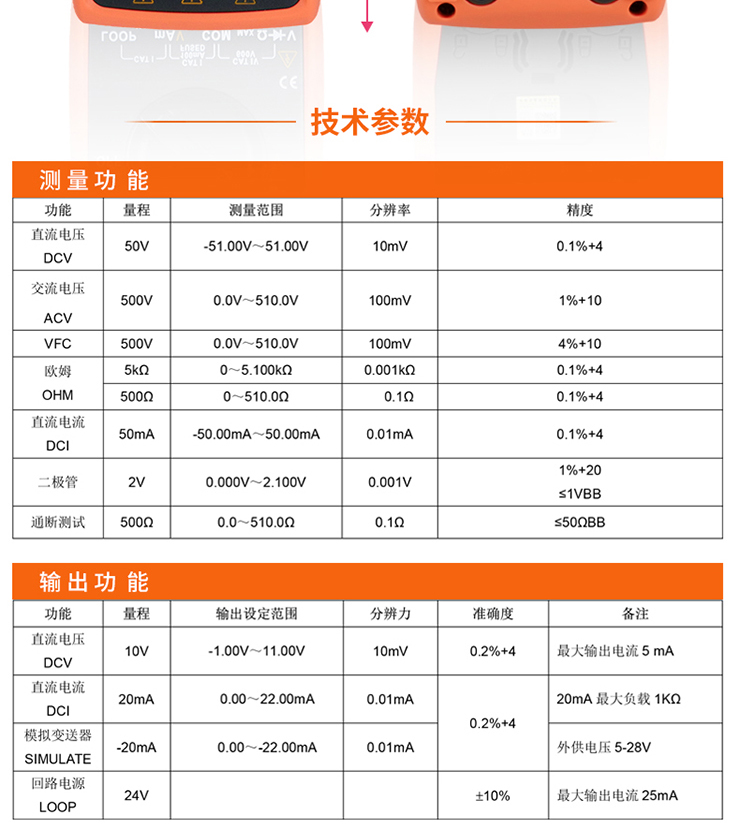

輸入測量功能 [適用于校準后一年內、23℃±5℃、20～70%RH、精度=±（%設定值+字）]
|
輸入功能 |
量程 |
輸入范圍 |
分辨力 |
精 度 |
備注 |
|
直流電壓
DCV |
50V |
-51.00V～51.00V |
10mV |
0.1%+4 |
|
|
交流電壓
ACV |
500V |
0.0V～510.0V |
100mV |
1%+10 |
45Hz～400Hz |
|
交流電壓
VFC |
500V |
0.0V～510.0V |
100mV |
4%+10 |
45Hz～400Hz |
|
歐姆
OHM |
5kΩ |
0～5.100kΩ |
0.001kΩ |
0.1%+4 |
開路電壓：<3V |
|
500Ω |
0～510.0Ω |
0.1Ω |
|||
|
直流電流
DCI |
50mA |
-50.00mA～50.00mA |
0.01mA |
0.1%+4 |
負荷電壓：約18mV/mA |
|
通斷 |
500Ω |
0.0～510.0Ω |
0.1Ω |
短路報警
約50Ω |
開路電壓：<3V |
|
二極管 |
2V |
0.000V～2.100V |
0.001V |
1%+20
小于1V報警 |
其它特性：
l 不確定度包括標準的不確定度、滯后性、非線性、可重復性以及提到的期間內的典型的長期穩定性（K＝2）。
l 顯示刷新速率：2.5次/秒 。
l 輸入端最大施加電壓：600V AC。
電流輸入保護：63mA/250V Fast FUSE
l 輸入共模抑制：50Hz /60 Hz > 100分貝； 輸入串模抑制：50Hz /60 Hz > 40分貝
l 溫度系數：0.1 × 基本精度 / ℃（溫度范圍<18℃ 或 >28℃）
三、 產品一般特性
l 工作溫度及濕度：0 to 50ºC ≤80%RH 無凝露；40 to 50ºC ≤70%RH。
l 儲存溫度及濕度：-25 to 60ºC ≤90%RH無凝露。
l 電氣安全：EN61010-1：2001
耐電壓：端子和外殼之間 AC3540V(50/60Hz)／5秒。
絕緣阻抗：端子和外殼之間DC1000V /100MΩ或更大。
l 電磁兼容性（EMC）：EN61326-1：2006
符合性能判據2，即功能和性能暫時降低或喪失，但能自行恢復。
l 防護等級IP40。
l 震動及跌落：IEC 60068-2-64：2008、IEC 60068-2-32：2008
隨機，2g，5～500Hz；1米落下測試。
l CE認證。
l 質量標準：依照CQC ISO 9001 開發、設計和制造。
l 校準周期及預熱時間：
為保證本表精度，其校準周期為一年
開機預熱時間大于10分鐘
l 儀表顯示及按鍵
段碼LCD 顯示：61.8×29.4mm
采用矽橡膠按鍵
l 儀表供電
3×1.5V AA堿性電池供電

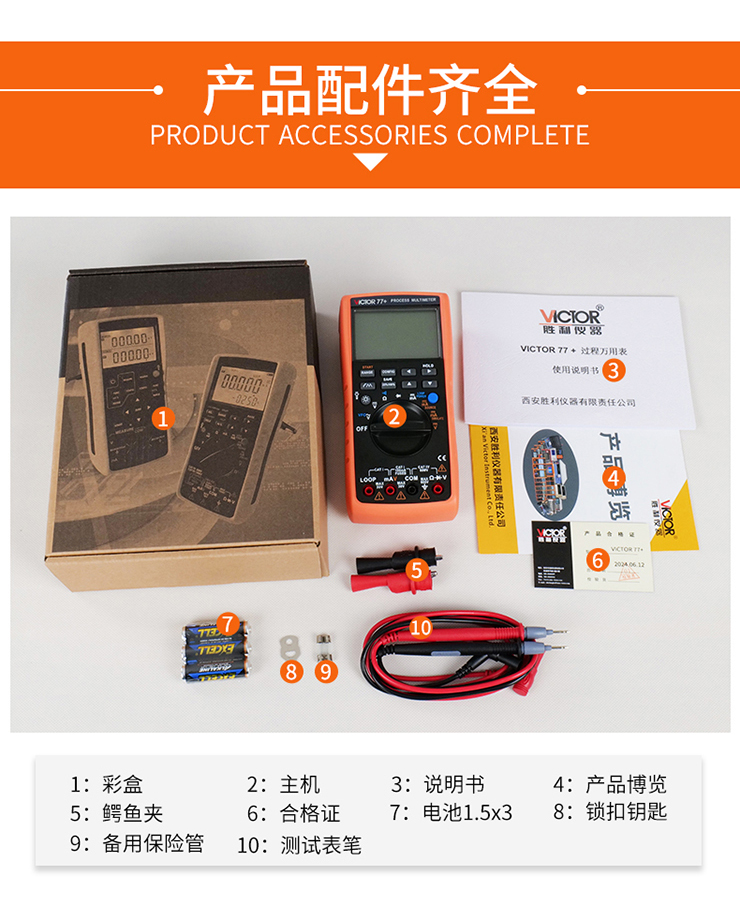

| 型號名稱 | 描述 |
| H000013 | 測試表筆 |
