產品名稱：VICTOR 8265智能臺式真有效值萬用表
- 概況與特性
- 技術指標
- 附件及選件
- 資料

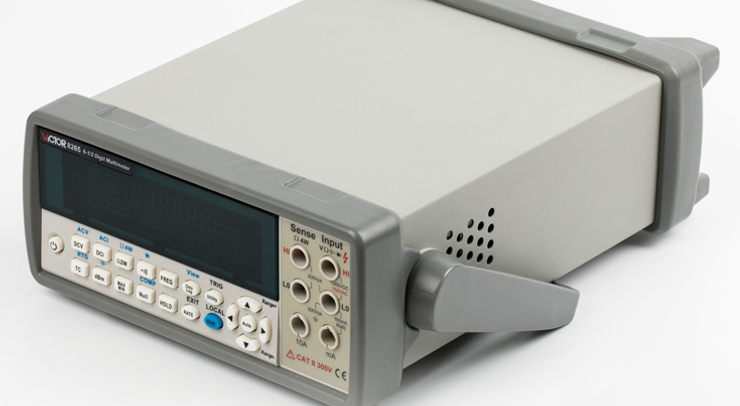

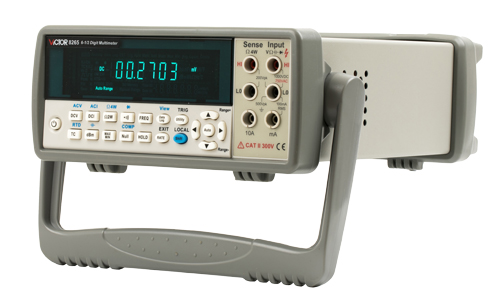

VICTOR 8265是一款智能臺式真有效值萬用表，本儀表有4-1/2位、5-1/2位、6-1/2位顯示分辨率，最高顯示讀數值±1200000字，基本直流電壓準確度高達0.0035%。
VICTOR 8265是一款智能臺式真有效值萬用表，本儀表有4-1/2位、5-1/2位、6-1/2位顯示分辨率，最高顯示讀數值±1200000字，基本直流電壓準確度高達0.0035%。
產品特點：1. 儀表有4-1/2位、5-1/2位、6-1/2位顯示分辨率，最高顯示讀數值±1200000字。
2. 基本直流電壓準確度高達0.0035%。
3. 輸入測量功能
① 直流電壓、交流電壓、直流電流、交流電流測量、電阻、電容測量、頻率測量

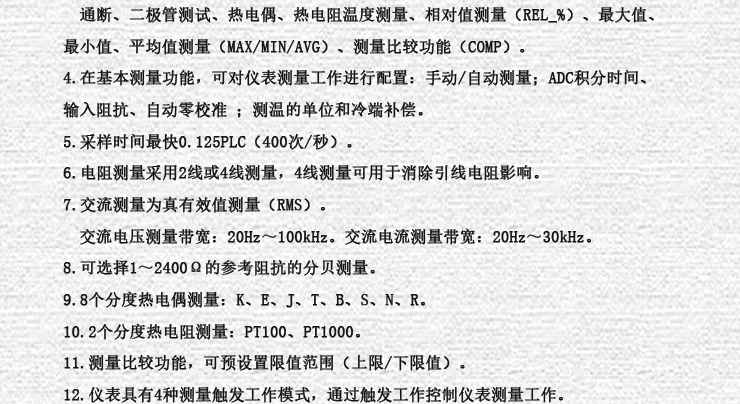

② 通斷、二極管測試、 熱電偶、熱電阻溫度測量
③ 相對值測量（REL_%）、最大值、最小值、平均值測量（MAX/MIN/AVG）、
④ 測量比較功能（COMP）
4. 在基本測量功能，可對儀表測量工作進行配置：
② 通斷、二極管測試、 熱電偶、熱電阻溫度測量
③ 相對值測量（REL_%）、最大值、最小值、平均值測量（MAX/MIN/AVG）、
④ 測量比較功能（COMP）
① 手動/自動測量；
② ADC積分時間、輸入阻抗、自動零校準 ；
③ 測溫的單位和冷端補償
5. 采樣時間② ADC積分時間、輸入阻抗、自動零校準 ；
③ 測溫的單位和冷端補償
最快0.125PLC（400次/秒）。6. 電阻測量采用2線或4線測量，4線測量可用于消除引線電阻影響。
7. 交流測量為真有效值測量（RMS）。
① 交流電壓測量帶寬：20Hz～100kHz。
② 交流電流測量帶寬：20Hz～30kHz。
8. 可選擇1～2400Ω的參考阻抗的分貝測量。
9. 8個分度熱電偶測量：K、E、J、T、B、S、N、R。
10. 2個分度熱電阻測量：PT100、PT1000。
11. 測量比較功能，可預設置限值范圍（上限/下限值）。
12. 儀表具有4種測量觸發工作模式，通過觸發工作控制儀表測量工作。

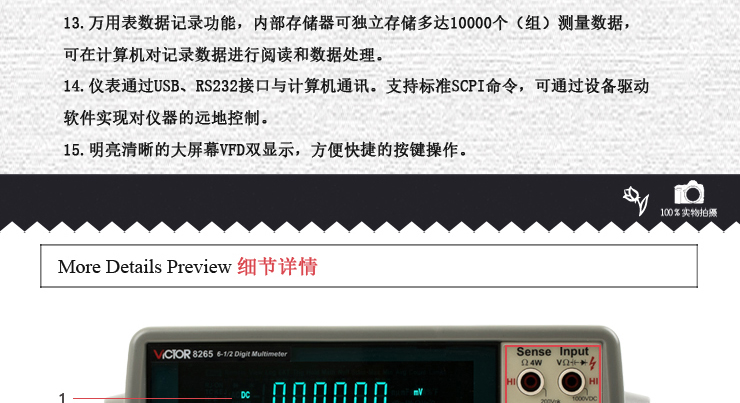

13. 萬用表數據記錄功能，內部存儲器可獨立存儲多達10000個（組）測量數據，可在計算機對記錄數據進行閱讀和數據處理。

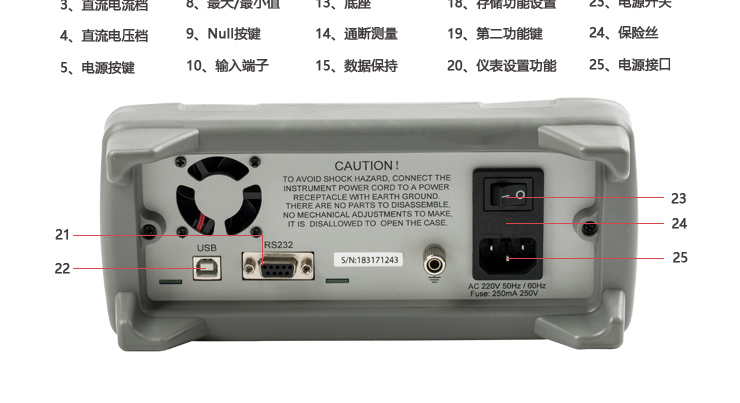

14. 儀表通過USB、RS232接口與計算機通訊。支持標準SCPI命令，可通過設備驅動軟件實現對儀器的遠地控制。

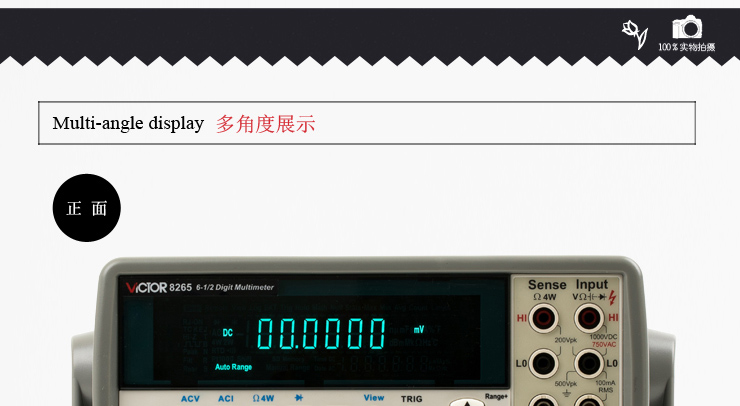

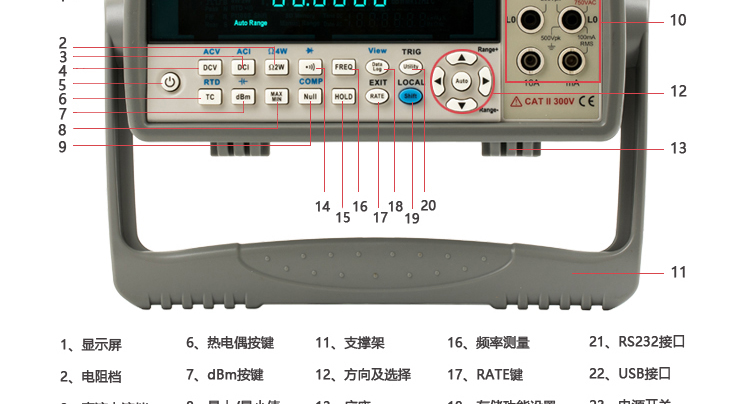

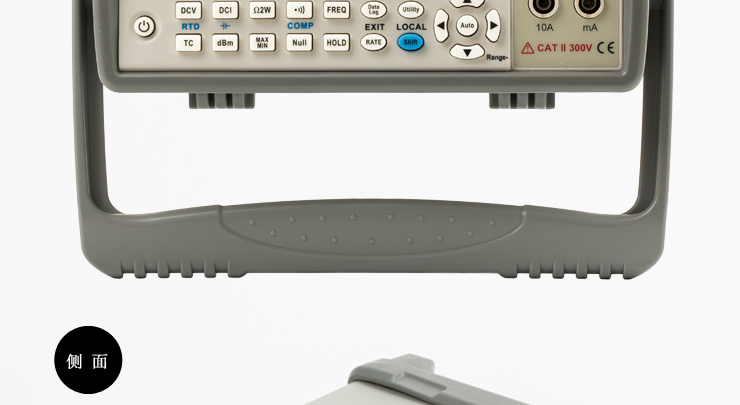

15. 明亮清晰的大屏幕VFD雙顯示，方便快捷的按鍵操作。
產品基本功能及性能（技術指標） 準確度 = ±（%讀數 + %量程）
| 功能 | 量程 | 范圍 | 分辨率 | 精度 | 備注 |
|
直流電壓 DCV |
100.0000mV | -120.0000mV~120.0000mV | 0.1uV | 0.0065%+0.005% | 輸入阻抗：10 MΩ 或 >10 GΩ |
| 1.000000V | -1.200000V~1.200000V | 1uV | 0.005%+0.0007% | ||
| 10.00000V | -12.00000V~12.00000V | 10uV | 0.0035%+0.0005% | ||
| 100.0000V | -120.0000V~120.0000V | 0.1mV | 0.0045%+0.0006% | 輸入阻抗：10 MΩ | |
| 1000.000V | -1000.000V~1000.000V | 1mV | 0.0055%+0.0015% | ||
|
直流電流 DCI |
10.00000mA | -12.00000mA~12.00000mA | 0.01uA | 0.015%+0.005% | 采樣電阻：10Ω |
| 100.0000 mA | -120.0000mA~120.0000mA | 0.1uA | 0.015%+0.005% | 采樣電阻1Ω | |
| 1.000000A | -1.200000A~1.200000A | 1uA | 0.05%+0.015% | 采樣電阻0.01Ω | |
| 10.00000A | -10.00000A~10.00000A | 10u A | 0.25%+0.04% | ||
|
電阻 OHM |
100.0000Ω | 0~120.0000Ω | 0.1mΩ | 0.01%+0.004% | 激勵電流：1mA |
| 1.000000KΩ | 0~1.200000KΩ | 1mΩ | 0.01%+0.001% | 激勵電流：1mA | |
| 10.00000KΩ | 0~12.00000KΩ | 10mΩ | 0.01%+0.001% | 激勵電流：0.1mA | |
| 100.0000KΩ | 0~120.0000KΩ | 0.1Ω | 0.01%+0.001% | 激勵電流：0.01 mA | |
| 1.000000MΩ | 0~1.200000MΩ | 1Ω | 0.01%+0.001% | 激勵電流：1uA | |
| 10.00000MΩ | 0~12.00000MΩ | 10Ω | 0.04%+0.001% | 開路電壓約7V | |
| 100.000MΩ | 0~100.000MΩ | 1KΩ | 0.8%+0.01% | 開路電壓約7V | |
|
頻率 FREQ |
3～5 Hz |
0.1mHz~ 100mHz |
0.1% |
1、電平正弦波 2、靈敏度：5%~100%滿量程 |
|
| 5～10 Hz | 0.05% | ||||
| 10～40 Hz | 0.03% | ||||
| 40Hz～100kHz | 0.01% | ||||
|
電容 CAP |
10.000nF | 0~10.000 nF | 1pF | 1%+0.8% | |
| 100.00nF | 0~100.00 nF | 10pF | 1%+0.5% | ||
| 1 .0000uF | 0~1.0000 uF | 0.1nF | 1%+0.5% | ||
| 10.000uF | 0~10.000 uF | 1nF | 1%+0.5% | ||
| 100.00uF | 0~100.00 uF | 10nF | 1%+0.5% | ||
| 1.0000mF | 0~1.0000 mF | 0.1uF | 1%+0.5% | ||
| 10.000mF | 0~10.000 mF | 1uF | 1%+0.5% | ||
|
熱電偶 TC |
K/E/J/R/S/T/B/N | 0.1℃/1℃ | 1.5℃ | 詳細指標請參閱說明書 | |
|
熱電偶 RTD |
PT100/PT1000 | 0.1℃ | 0.4℃ | ||
| 導通測量 | 100.00Ω | 0~120.00Ω | 10mΩ | 0.05%+0.05% | |
| 二極管測試 | 10.000V | 0~5.500V | 1mV | 0.05%+00.5% | 激勵電流：1mA/6V |
準確度 = ±（%讀數 + %量程）
| 功能 | 量程 | 頻 帶 | 精度 | 備注 |
| 交流電壓ACV | 100mV | 20Hz～50Hz | 0.8+0.05 | 輸入阻抗：1 MΩ±2%，并聯電容<100pF |
| 50Hz～100Hz | 0.1+0.03 | |||
| 100Hz～10kHz | 0.05+0.03 | |||
| 10kHz～30kHz | 0.05+0.05 | |||
| 30kHz～50kHz | 0.5+0.05 | |||
| 50kHz～100kHz | 0.8+0.5 | |||
| 1V~100V | 20Hz～50Hz | 0.8+0.05 | ||
| 50Hz～100Hz | 0.1+0.03 | |||
| 100Hz～10kHz | 0.05+0.03 | |||
| 10kHz～30kHz | 0.05+0.05 | |||
| 30kHz～50kHz | 0.5+0.05 | |||
| 50kHz～100kHz | 0.5+0.5 | |||
| 750V | 20Hz～50Hz | 0.8+0.05 | ||
| 50Hz～100Hz | 0.1+0.03 | |||
| 100Hz～10kHz | 0.05+0.08 |
| 功能 | 量程 | 頻 帶 | 精度 | 備注 |
| 交流電流ACI | 10mA~100mA | 20Hz～50Hz | 0.5+0.05 |
分流電阻 10mA：10Ω 100mA：1Ω |
| 50Hz～5kHz | 0.1+0.03 | |||
| 5kHz～10kHz | 0.3+0.03 | |||
| 10kHz～30kHz | 0.5+0.05 | |||
| 1A | 20Hz～50Hz | 0.5+0.05 |
分流電阻 0.01Ω |
|
| 50Hz～100Hz | 0.2+0.05 | |||
| 100Hz～1kHz | 0.3+0.05 | |||
| 1kHz～5kHz | 0.8+0.2 | |||
| 10A | 20Hz～50Hz | 0.5+0.05 |
分流電阻 0.01Ω |
|
| 50Hz～100Hz | 0.5+0.05 | |||
| 100Hz～1kHz | 0.5+0.05 | |||
| 1kHz～5kHz | 0.8+0.05 |
一般特性：
① 工作溫度及濕度：0 to 50ºC ≤80%RH 無凝露；40 to 50ºC ≤70%RH。
② 儲存溫度及濕度：-25 to 60ºC ≤90%RH無凝露。
③ 符合安全標準：EN61010-1; 1995, EN61010-2-031; 1995
④ 電磁兼容性（EMC）：EN61326-1：2006
⑤ 震動及跌落：IEC 60068-2-64：2008、IEC 60068-2-32：2008
⑥ 儀表供電
220V±10%AC，電源頻率：50Hz或60Hz，功率：約18W。
⑦ 尺寸及重量
245 × 220 × 82（mm），約2kg

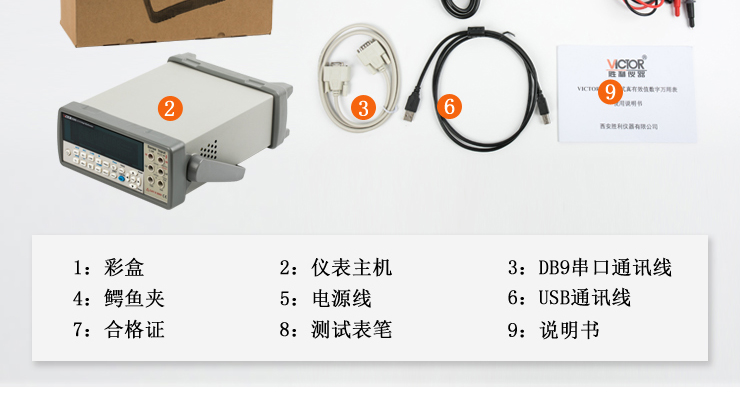

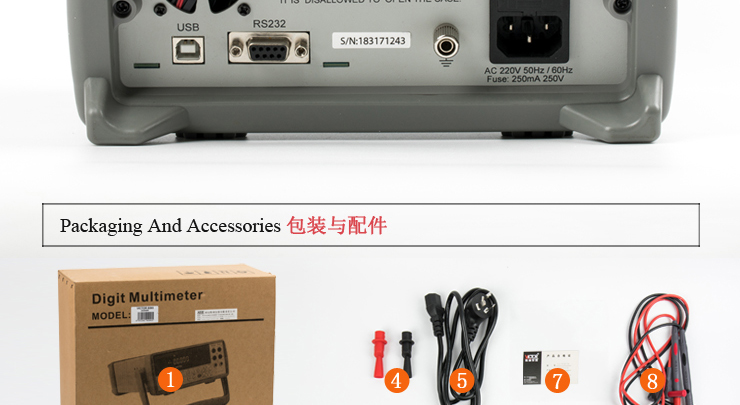

⑧ 附件
測試表筆 1付
電源線 1根
USB線 1條
DB/9串口線 1條
說明書 1本
