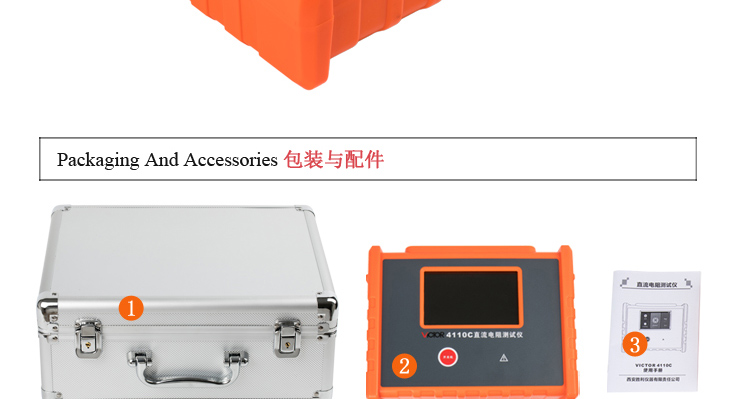

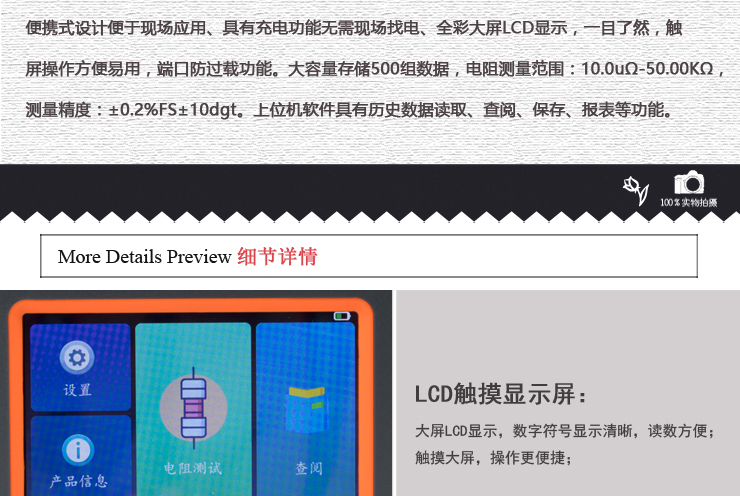

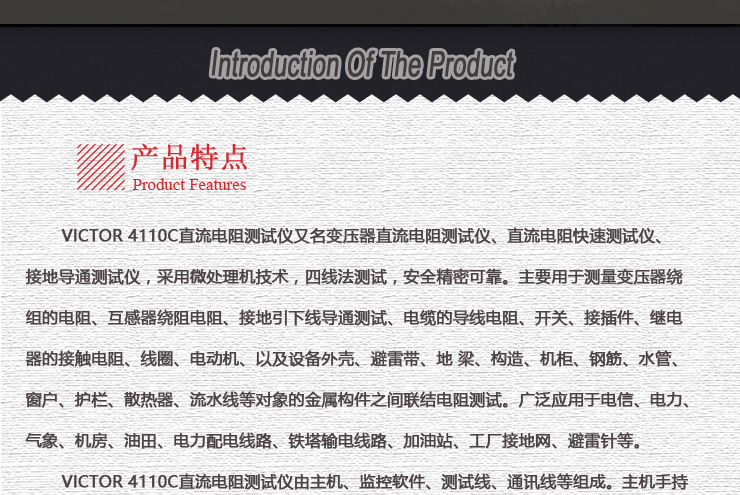

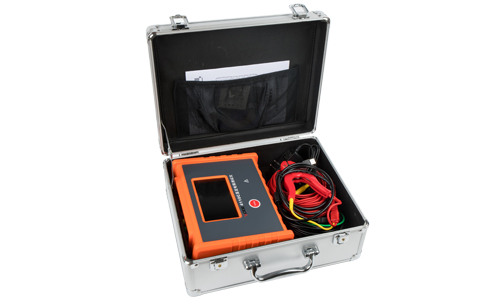

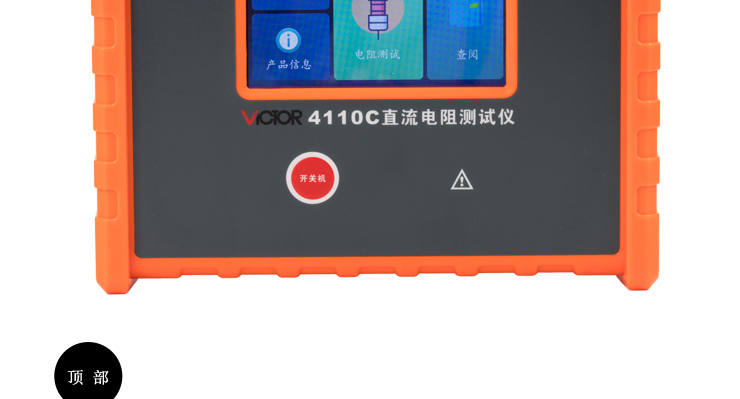

VICTOR 4110C直流電阻測試儀由主機、監控軟件、測試線、通訊線等組成。主機手持便攜式設計便于現場應用、具有充電功能無需現場找電、全彩大屏LCD顯示，一目了然，觸屏操作方便易用，端口防過載功能。大容量存儲500組數據，電阻測量范圍：10.0uΩ-50.00KΩ，測量精度：±0.2%FS±10dgt。上位機軟件具有歷史數據讀取、查閱、保存、報表等功能。
1、量程及精度
|
測量電流 |
測量范圍 |
精度 |
分辨率 |
|
10A |
10.0uΩ~1000.0uΩ |
±0.2%FS±10dgt |
0.1uΩ |
|
1.00mΩ~100.00mΩ |
±0.2%FS±10dgt |
0.01mΩ |
|
5A |
100.0mΩ~1000.0mΩ |
±0.2%FS±10dgt |
0.1mΩ |
|
1A |
1.000Ω~10.000Ω |
±0.2%FS±10dgt |
0.001Ω |
|
0.1A |
10.00Ω~100.00Ω |
±0.2%FS±10dgt |
0.01Ω |
|
10mA |
100.0Ω~1000.0Ω |
±0.2%FS±10dgt |
0.1Ω |
|
1mA |
1.000KΩ~10.000KΩ |
±0.2%FS±10dgt |
0.001KΩ |
|
10.00KΩ~50.00KΩ |
±0.2%FS±20dgt |
0.01KΩ |
|
注：上表誤差范圍基準條件：25℃±5℃，工作環境下最大誤差0.5%FS±10dgt。 |
2、技術規格
|
功 能 |
主要用于測量變壓器直流電阻、互感器繞組電阻、地網連接導通性、電纜的導線電阻，開關、接插件、繼電器的接觸電阻、線圈、電動機、變壓器繞組的電阻以及金屬鉚接電阻，金屬構件之間聯結電阻測試，低值電阻測試，接觸電阻測試等。 |
|
電阻量程 |
10.0uΩ-50.00KΩ |
|
分 辨 率 |
0.1 uΩ |
|
精 度 |
±0.2%FS±10dgt |
|
檢測方法 |

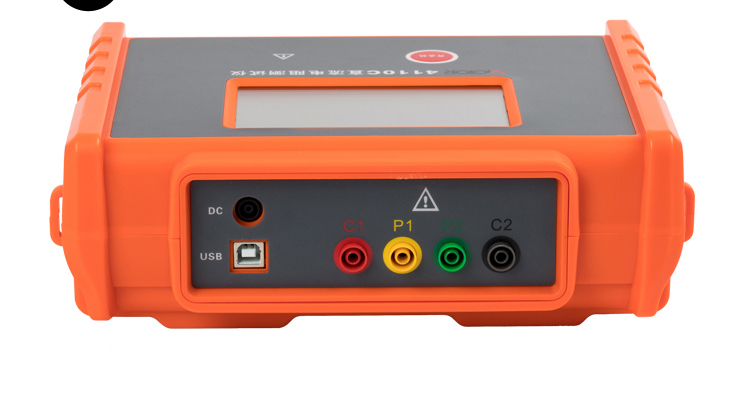

四線法測試 |
|
測試電流 |
10A、5A、1A、0.1A、10mA、1mA |
|
最大短路電流 |
10A |
|
過載保護 |
有 |
|
自動放電 |
有 |
|
電 源 |
DC12.6V 2500mAh大容量鋰電池 |
|
充電功能 |
有 |
|
背 光 |
有，適合昏暗場所使用 |
|
顯示模式 |
全彩LCD顯示 |
|
溢出顯示 |
超量程溢出時“OL”符號顯示 |
|
觸屏操作 |
是 |
|
LCD尺寸 |
長寬：108 mm×65mm |
|
儀表尺寸 |
長寬高：240 mm×188 mm×85mm |
|
測試線長 |
5米，紅色、黑色各1條 |
|
USB接口 |
具有USB接口 |
|
通 訊 線 |
USB通訊線1條 |
|
數據存儲 |
500組 |
|
數據查閱 |
數據查閱功能 |
|
電池電壓 |
電池電量實時顯示，提示電池電壓低時需要及時充電 |
|
自動關機 |
儀表無操作約15分鐘后關機 |
|
功 耗 |
待機: 約116mA (20%亮度) |
|
測量：27W Max |
|
質 量 |
儀表：1100g(含電池) |
|
測試線：850g |
|
工作溫濕度 |
-10℃～40℃；70%rh以下 |
|
存放溫濕度 |
-20℃～60℃；70%rh以下 |
|
絕緣電阻 |
10MΩ以上(電路與外殼之間500V) |
|
耐 壓 |
AC 3700V/rms(電路與外殼之間) |
|
電磁特性 |
IEC61010-4-3，無線頻率電磁場≤1V/m |
|
適合安規 |
IEC61010-1、CAT Ⅲ 600V、污染等級2、JJG724-1991《直流數字式歐姆表檢定規程》、JJG166-1993《直流電阻器檢定規程》、《DL/T967-2005回路電阻測試儀與直流電阻快速測試儀檢定規程》 |
